Graphene on Lacey Carbon基于微栅的石墨烯支持膜
这种石墨烯支持膜是基于300目铜网上的微栅膜上。我们可以提供单层、2层、3-5层和6-8层石墨烯膜，膜覆盖与整个基片上。由于存在不可避免的折叠，造成膜的有效率为75% 。因其独特的性能，石墨烯支持膜可提供更好的导电性，并且比一般的支持膜更薄。虽然为晶体结构的支持膜，但它对产生信号的影响比较小。这使得单层和2层石墨烯支持膜非常适合于高分辨率成像、纳米颗粒成像和弱对比性材料和界面成像。
|
.png)
|
|
|
基于微栅的单层石墨烯在低倍TEM中的图像。Marker bar = 500nm
|

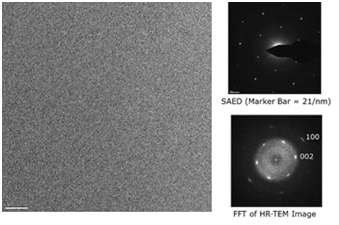

单层石墨烯在高倍TEM中的图像。 Marker bar = 5nm
|
|
|
|
|

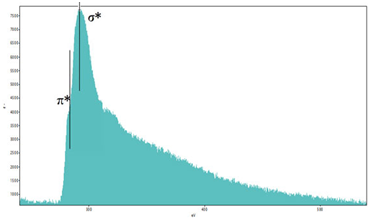

单层石墨烯的EELS谱图
|
单层石墨烯的典型Raman谱图
|
石墨烯的性能
- 单层石墨烯膜的电阻为 600Ω/sq.
- 单层石墨烯的厚度大约为0.35nm, 透明性为 96.4%.
- 2层石墨烯的厚度大约为0.7nm, 透明性为 92.7%.
- 3-5层石墨烯的厚度介于 1.0 - 1.7nm, 透明性介于 90.4 - 85.8%.
- 6-8层石墨烯的厚度介于 2.1 - 2.8nm, 透明性介于83.2 - 78.5%.
PELCO®的石墨烯面内系数为 0.9TPa，而Scotch Tape™的石墨烯面内系数为.0 TPa。
|
|
|

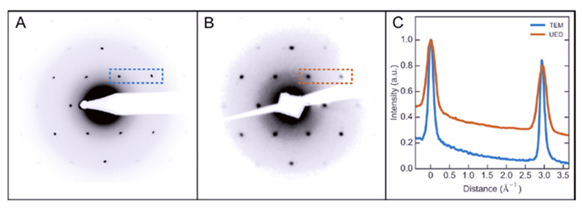

石墨烯支持膜的衍射图对比 (a) TEM在80 kV 下，(b) UED在 6 kV下. (c)是在 (a)和(b)衍射图中对应的高亮区域曲线性能. Ref: Badali, et. al. Struct. Dyn. 3, 034302 (2016).
|
|
货号
|
产品描述
|
包装
|
|
21710-5
|
PELCO® 基于微栅的单层石墨烯支持膜, 300铜网
|
pkg/5
|
|
21710-10
|
PELCO® 基于微栅的单层石墨烯支持膜, 300铜网
|
pkg/10
|
|
21710-25
|
PELCO® 基于微栅的单层石墨烯支持膜, 300铜网
|
pkg/25
|
|
货号
|
产品描述
|
包装
|
|
21720-5
|
PELCO® 基于微栅的2层石墨烯支持膜, 300铜网
|
pkg/5
|
|
21720-10
|
PELCO® 基于微栅的2层石墨烯支持膜, 300铜网
|
pkg/10
|
|
21720-25
|
PELCO® 基于微栅的2层石墨烯支持膜, 300铜网
|
pkg/25
|
|
货号
|
产品描述
|
包装
|
|
21740-5
|
PELCO® 基于微栅的3-5层石墨烯支持膜, 300铜网
|
pkg/5
|
|
21740-10
|
PELCO® 基于微栅的3-5层石墨烯支持膜, 300铜网
|
pkg/10
|
|
21740-25
|
PELCO® 基于微栅的3-5层石墨烯支持膜, 300铜网
|
pkg/25
|
|
货号
|
产品描述
|
包装
|
|
21770-5
|
PELCO® 基于微栅的6-8层石墨烯支持膜, 300铜网
|
pkg/5
|
|
21770-10
|
PELCO® 基于微栅的6-8层石墨烯支持膜, 300铜网
|
pkg/10
|
|
21770-25
|
PELCO® 基于微栅的6-8层石墨烯支持膜, 300铜网
|
pkg/25
|
|
